IPS液晶とは
IPS(In-Plane Switching、面内スイッチング)方式の液晶は、液晶分子を基板に対して水平な面内で回転させることにより、視野角依存性を大幅に抑えた表示を実現する技術である。
ここでは、IPS液晶がどのような構造によって広視野角を実現しているのか、その仕組みとメリット・留意点、TN方式・VA方式との違いについて、技術的な背景を含めて解説する。
開発の背景と「視野角」という課題
液晶ディスプレイには、もともと「視野角」という制約がある。代表的なTN方式やVA方式では、上下の基板にそれぞれ電極を配置し、基板に対して垂直方向の電界によって液晶分子を立ち上げる、あるいは捻れを解く動作で表示を行う。この場合、分子は基板に対して傾いた状態になるため、画面を見る角度によって光が分子を通過する経路や複屈折の度合いが変化し、正面では正しく見えていた色やコントラストが斜めから見ると変化してしまう。
IPSはこの課題に対し、電界の方向そのものを変えるという発想で対応した。液晶分子を基板に対して常に水平な状態に保ったまま、横方向(面内)の電界で分子を回転させることで、視野角が変化しても複屈折の変化を小さく抑えている。
IPS液晶の構造

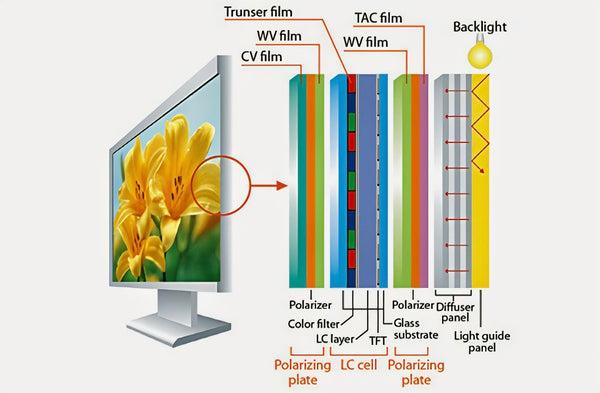

IPS液晶パネルの基本的な層構成は、一般的なカラーTFT液晶と同様、上下2枚のガラス基板の間に液晶層を封入し、その外側を偏光板で挟む構成である。
| 層 | 役割 |
|---|---|
| 偏光板(上) | 出射する光の振動方向を選別 |
| 上基板(カラーフィルタ基板) | 各画素に対応した赤・緑・青のカラーフィルタを形成 |
| 配向膜(上下各1層) | ラビング処理により液晶分子の初期配向方向を規定 |
| 液晶層(厚さ目安 3〜5µm 程度) | 電界に応じて分子の向きが変化し、光の透過量を制御 |
| 下基板(TFTアレイ基板) | 画素ごとのスイッチング素子(TFT)に加え、 共通電極・画素電極の両方を形成 |
| 偏光板(下) | 入射する光の振動方向を選別 |
| バックライトユニット | 表示光源(多くはLED) |
IPS方式の構造上の最大の特徴は、共通電極と画素電極の両方が下基板(TFT側)に形成されている点である。TN方式やVA方式では、画素電極はTFT側の基板に、共通電極(対向電極)はカラーフィルタ側の基板に分けて配置され、両基板間に垂直方向の電界が生じる。これに対しIPSでは、両電極を同一基板上に櫛形やスリット状に配置することで、電界を基板に水平な方向(面内)に発生させている。この電極配置の違いが、TN・VA方式との本質的な構造上の差であり、「面内スイッチング」という名称の由来でもある。
電圧を印加していない状態では、配向膜のラビング方向に沿って液晶分子が並んでおり、偏光板と組み合わせることで光を遮断する「ノーマリーブラック」型として動作する。電極間に電圧を加えると、面内電界によって液晶分子が基板面に水平な状態を保ったまま最大で約90度回転し、これに伴う複屈折の変化によって光が透過する。回転角は印加電圧によって連続的に制御され、これが階調表現の基礎となる。
IPS液晶の特徴

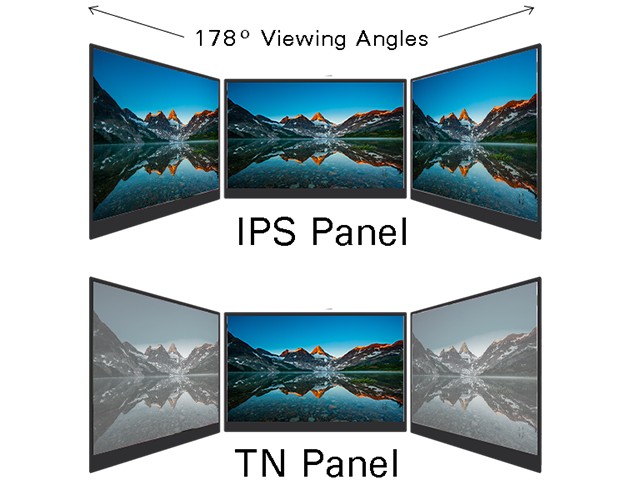

視野角特性
ディスプレイの視野角は、一般にコントラスト比が10:1以上を維持できる角度範囲として定義される(JEITA基準)。IPSパネルの多くはこの基準で上下・左右ともに約178°を達成しており、画面の端から見ても色味やコントラストの変化が小さい。ただしこの数値はパネルメーカーや測定条件によって幅があり、すべてのIPS製品が同一の特性を持つわけではない。
タッチパネル用途への適性
IPSは、抵抗膜方式・静電容量方式を問わず、タッチパネルと組み合わせる液晶として広く採用されている。面内電界は、垂直電界を用いるTN・VA方式に比べてセルギャップ(基板間距離)の変化に対する感度が相対的に小さいため、指やペンでパネルを押した際に生じる局所的な表示の乱れ(押し跡状のムラ)が出にくいとされる。ただしこれはあくまで駆動方式由来の傾向であり、実際の耐圧特性はカバーガラスの厚さやタッチパネルの貼り合わせ構造など、モジュール全体の設計にも左右される。
TN方式・VA方式との違い
| 項目 | IPS | TN | VA |
|---|---|---|---|
| 液晶分子の初期配向 | 基板に水平 | 基板に対して捻れた配向 | 基板に対してほぼ垂直 |
| 電界の方向 | 基板面内(水平) | 基板に垂直 | 基板に垂直 |
| 電圧印加時の分子動作 | 面内で回転 | 捻れが解けて傾く | 垂直から傾く |
| 視野角の目安(CR10:1基準) | 約178° | 左右80°前後・上下50〜60°程度 | 150°台後半〜178°程度 |
| コントラスト比の目安 | 1000:1程度(改良型は2000:1程度) | 600〜1000:1程度 | 3000:1以上に達するものが多い |
| 応答速度の傾向 | 中程度(GtoGで5〜15ms程度の製品が多い) | 速い傾向(製品によって1〜5ms程度) | 中程度 |
| 主な弱点 | 開口率・黒浮き | 視野角の狭さ | 視野角内でも色や階調の変化を感じやすい |
数値はいずれも一般的な傾向を示すものであり、実際の仕様はパネルメーカーや個々の製品設計によって大きく異なる。比較検討の際は、対象製品のデータシートに記載された測定条件(測定角度の基準、測定パターン、応答速度の定義など)を必ず確認することが望ましい。なお、VA方式は上記のコントラスト比基準(CR10:1)こそ満たしていても、その手前の角度で色や階調の変化を感じやすいという指摘もあり、仕様表の数値だけでは実際の見え方を完全には表せない点も留意したい。
IPSの派生方式と類似方式
「IPS」という名称は、もともと日立製作所が開発し、その後事業を継承したジャパンディスプレイ(JDI)とLG Displayが主に使用している呼称である。技術の系譜としては、初期のS-TFTから視野角を改善したS-IPS、透過率を高めたAS-IPS、コントラストを向上させたIPS-Pro、開口率を大幅に高めたAH-IPSなどへと進化してきた。
一方、他のパネルメーカーは同様の横電界駆動技術を、それぞれ異なる名称で展開している。例えばAU Optronicsの「AHVA」、Samsungの「PLS」、BOEなど一部メーカーの「ADS」「HFS」などが挙げられる。これらは開発元やライセンスが異なる別技術ではあるが、いずれも電極を同一基板上に配置し、面内(またはフリンジ)電界で液晶分子を駆動するという基本思想を共有しており、視野角特性や色再現性についてもIPSに近い性能を示す。液晶モジュールのデータシート上で「IPS」以外の名称が記載されている場合でも、こうした背景を踏まえて駆動方式の系統を確認すると、仕様の比較や選定がしやすくなる。
産業用途で選定する際の視点

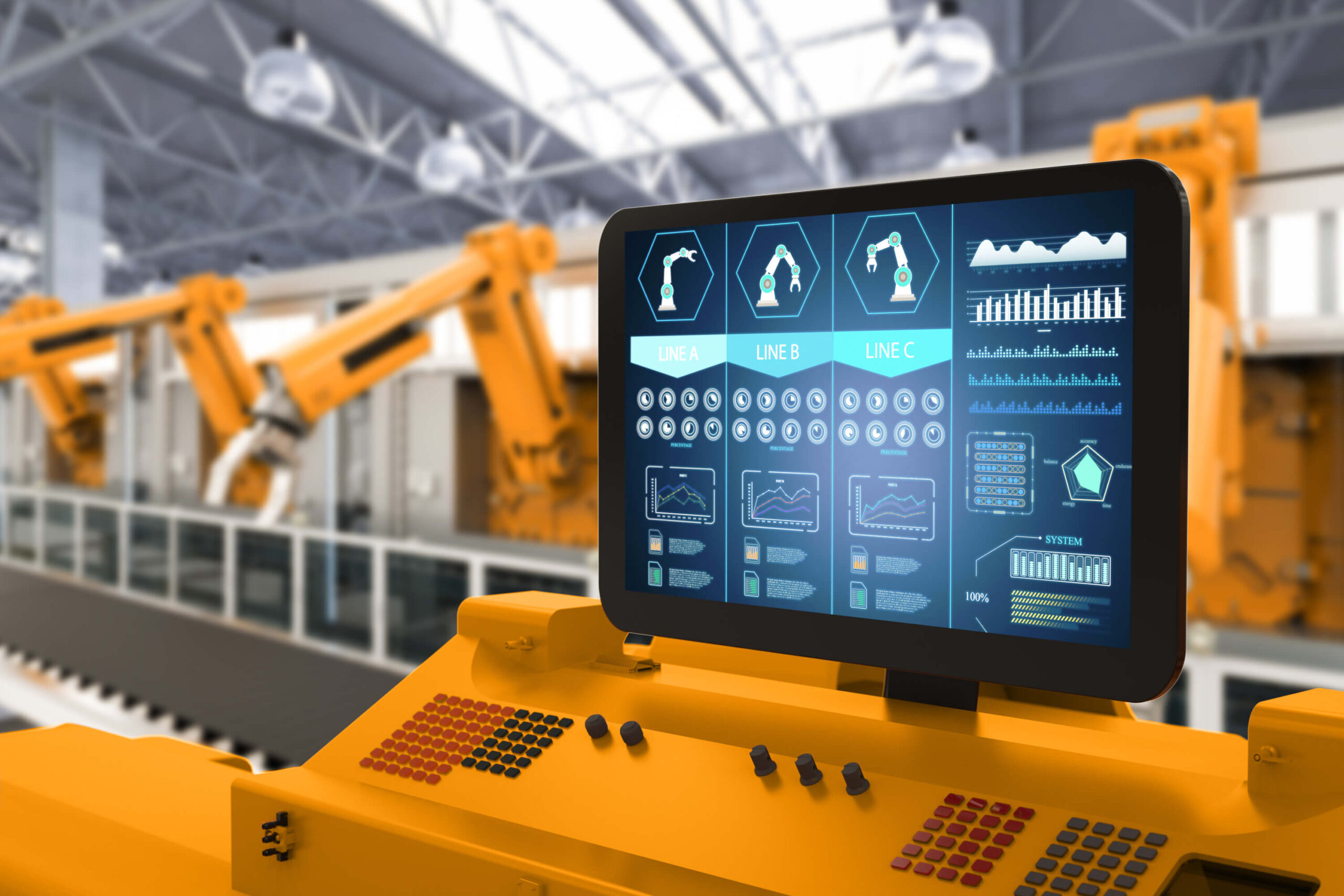

産業機器や計測機器、POS端末、医療機器など、複数の利用者が様々な角度から画面を確認する用途では、視野角特性の安定したIPS方式が選ばれることが多い。一方で、屋外設置や直射日光下での視認性を重視する場合は、コントラスト比だけでなく、反射防止処理(AR/AGコーティング)や輝度の仕様を併せて確認する必要がある。また、タッチパネルと組み合わせる場合は、パネル単体の駆動方式だけでなく、カバーガラスや貼り合わせ構造を含めたモジュール全体としての特性を確認することが望ましい。
まとめ
IPS液晶は、共通電極と画素電極を同一基板上に配置し、面内方向の電界で液晶分子を回転させることで、視野角依存性を抑えた表示を実現する方式である。
視野角特性や色の安定性に優れる一方、開口率・黒浮き・応答速度といった構造由来の課題も存在し、これらはFFSやAH-IPSなどの技術改良によって段階的に改善されてきた。産業用ディスプレイやタッチパネル機器を選定する際は、こうした特性のトレードオフと、各メーカーの測定条件の違いを理解した上で、用途に適した駆動方式・パネル仕様を検討することが重要である。
