医療機器におけるディスプレイの役割

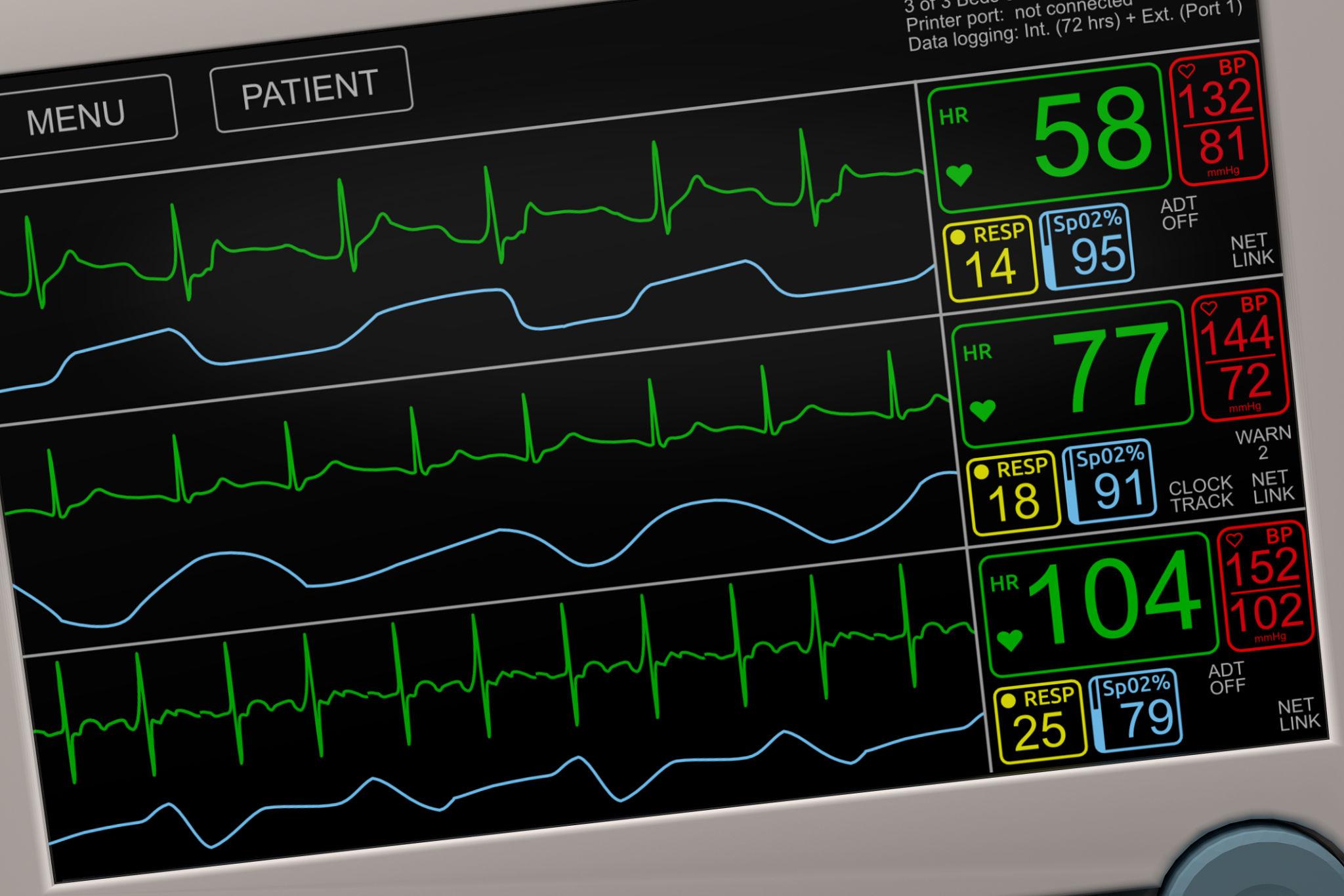

医療機器のディスプレイは、装置の状態や測定結果を視覚情報として提示するインターフェースです。
操作者は表示内容を基に診断、操作、監視を行うため、表示品質は医療行為の安全性に直結します。

医療機器における主な表示機能

医療機器のディスプレイは以下の情報を表示する。
視認性が低い表示は操作ミスを誘発する。そのため医療機器では表示品質が重要な設計要素となる。

医療機器ディスプレイに求められる技術要件

1 高い視認性（コントラスト・バックライト）

医療機器では一目で情報を判別できる視認性が必須条件となる。視認性を決定する主な要素は以下の通り。

コントラスト

コントラスト比が低い場合、細かい波形や文字が判別しにくい。医療用途では高コントラスト液晶が採用される。
代表例：IPS方式液晶、VA方式液晶

バックライト

バックライトは視認性を左右する重要要素である。現在の主流は、LEDバックライトである。
医療用装置では輝度300〜1000cd/m²程度が採用される。

2 長時間使用に耐える表示安定性

医療機器は24時間稼働する場合がある。表示品質の長期安定性が必須条件となる。
主な評価項目を示す。

バックライト寿命

LEDバックライトは以下の指標で評価される。

医療用途では50,000時間以上の寿命が要求される場合が多い。

残像対策

静止画表示が続く装置では残像が発生する。
対策例：IPS液晶の採用、スクリーンセーバー、表示シフト機能

3 低消費電力設計

医療機器では消費電力の抑制が重要となる。理由は以下の通り。

・機器内部温度の低減
・バッテリー駆動時間の延長
・電源回路の簡素化

消費電力を左右する要素を示す。

主な手法は以下である。
・LEDバックライトのPWM調光
・高効率LEDドライバ
・低電圧駆動パネル

携帯型医療機器では特に重要となる。

代表例
・ポータブル超音波装置
・患者モニタ
・血糖測定器

4 長期供給と保守対応

医療機器は長期間使用される。そのため部品供給の安定性が重要となる。医療機器の一般的なライフサイクルを示す。

合計で15年以上の部品供給が必要となる。

長期供給の確認項目

LCD選定時に確認すべき項目を示す。

一般的な対策

・長期供給モデルの採用
・互換パネル設計
・予備在庫確保

医療機器メーカーでは
設計段階から供給リスクを評価する。

まとめ

医療機器ディスプレイには以下の性能が求められる。

医療機器で採用される主なLCDタイプ

カラーLCD（TFT）

特徴

• UI表示

• 波形表示

• タッチ操作

→ 製品ページリンク

医療機器ディスプレイ設計での注意点

バックライト輝度設計

反射・グレア対策

温度環境への対応

表示更新速度

医療機器向けディスプレイの採用事例

低周波治療器

表示方式
モノクログラフィックLCD

• 特徴

• 低消費電力

• 長時間視認性

血圧計

表示方式
セグメントLCD

特徴

• 数値認識性

• バッテリー駆動

検査装置

表示方式
カラーLCD

特徴

• 波形表示

• UI操作

医療機器向けに対応可能なディスプレイ製品

医療機器ディスプレイに関するよくある質問

医療機器でモノクロLCDが多く採用される理由

カラーLCDとモノクロLCDはどちらを選ぶべきか

屋外使用の医療機器ではどのディスプレイが適しているか

医療機器向けディスプレイのご相談

• カスタム対応

• 技術相談

• サンプル

UI表示や波形表示に適した高解像度ディスプレイです。
