FFC / FPC
Flexible Flat Cable / Flexible Printed Circuit

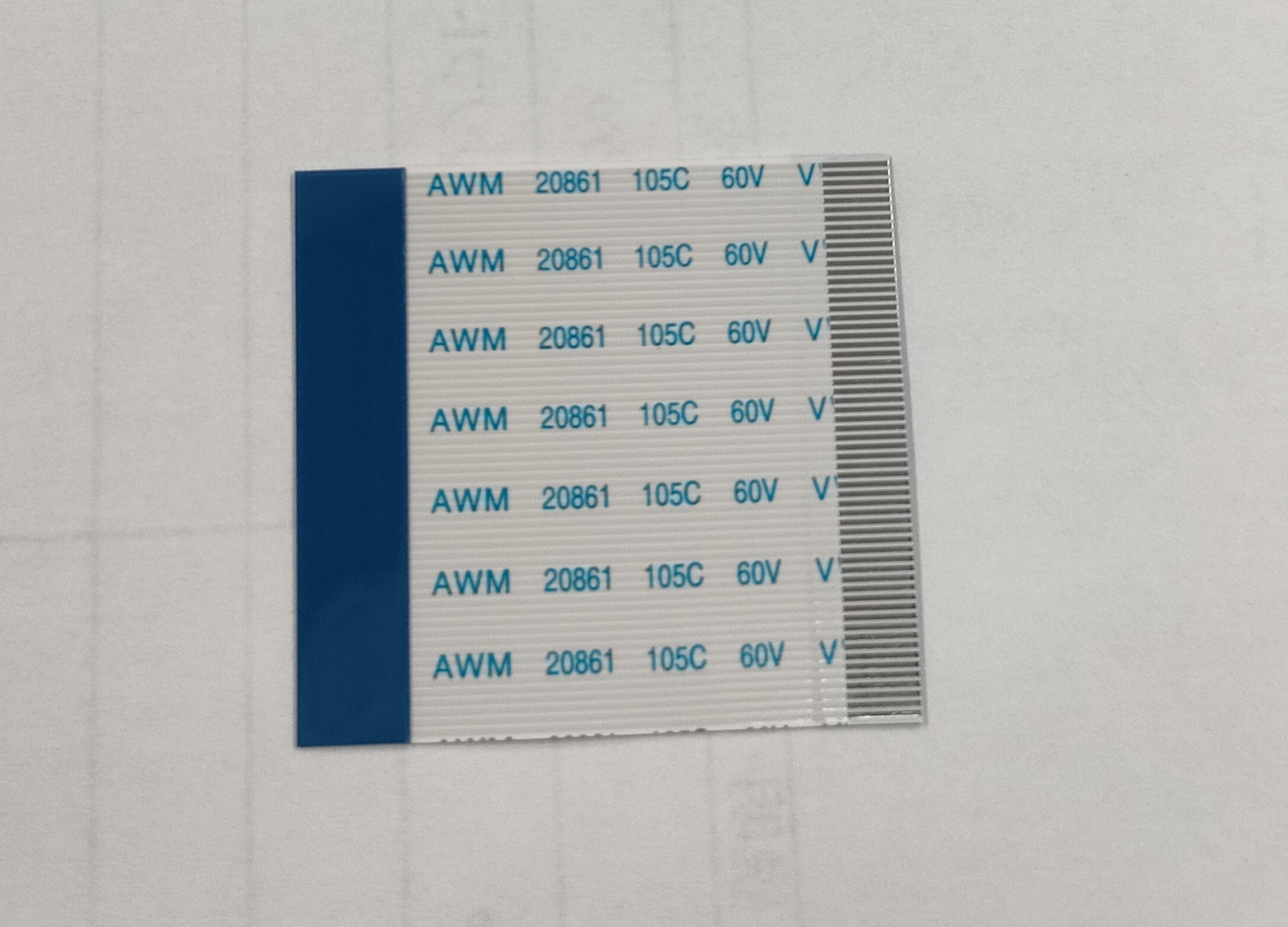

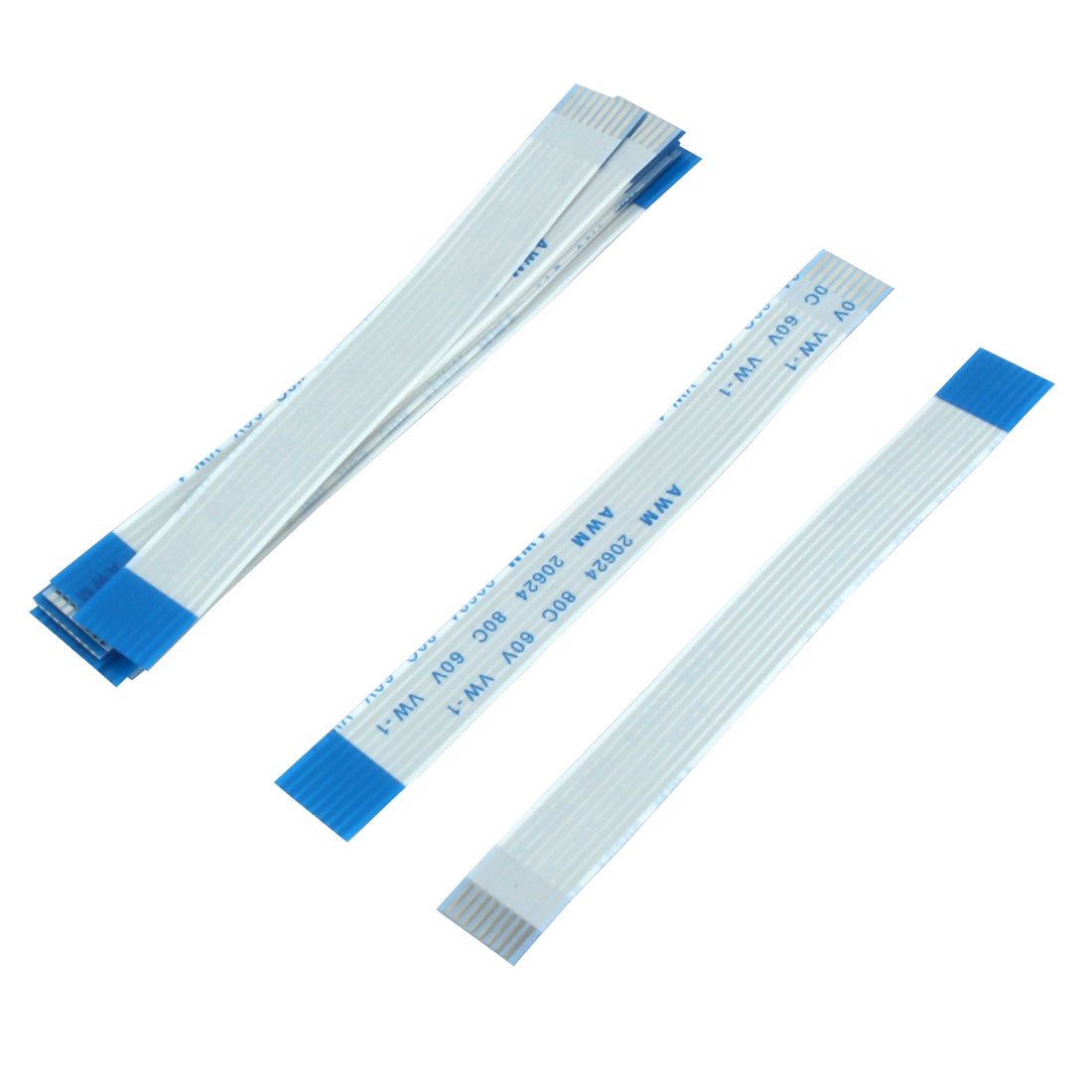

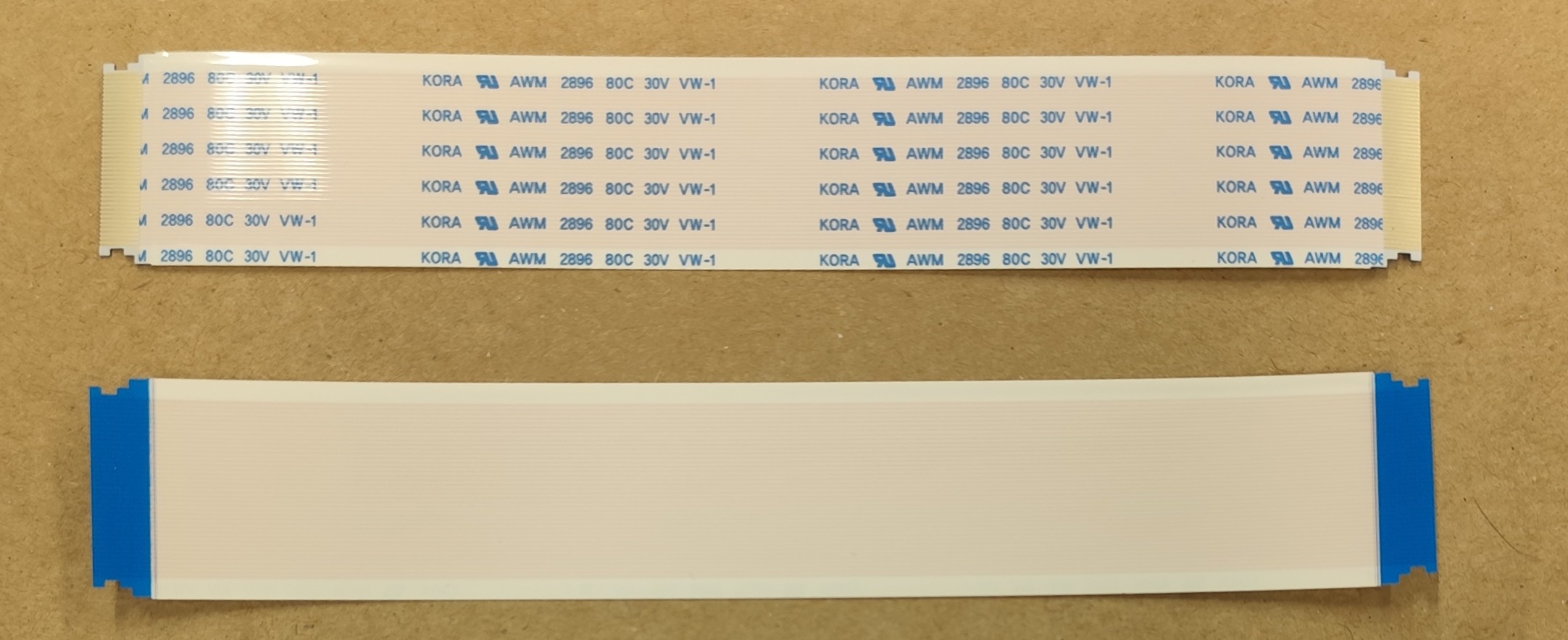

1. FFC（Flexible Flat Cable）
FFC（Flexible Flat Cable）は、上下を絶縁体(PETフィルム)で挟む構造のフラットケーブルです。
ストレート配線のみですが、金型が不要です。
弊社では、海外の協力工場にFFC製作を依頼しております。
その為、まとまった数量であれば、国内製よりも比較的安価にご提供が可能です。
FFCの標準品はございません。基本的に全てカスタムで製作いたします。
お問い合わせの際は、こちらの【FFC仕様記入シート】に必要事項を記入してお送りください。

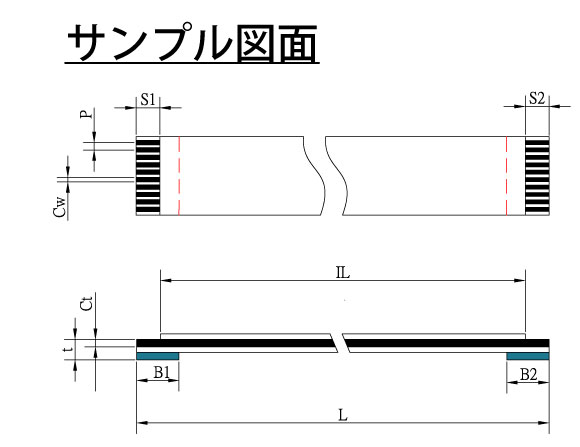

対応可能な仕様について
| 項目 | 対応可能な仕様 | |||||
|---|---|---|---|---|---|---|
| 絶縁長 (IL) | 15mm 以上で指定 | |||||
| ピン数 | 3ピン以上 | |||||
| 端子部メッキ | スズメッキ | 金メッキ | ||||
| ULスタイルNo (定格温度/定格電圧) |
・UL2896 (80℃/30V) ・UL20861 (105℃/60V) ・UL20624 (80℃/60V) ・UL20941 (105℃/90V) ・UL21147 (80℃/60V) ・UL20783 (105℃/300V) |
|||||
| 端子の加工タイプ |  |
|||||
| 端子ピッチ (P) [導体幅 (Cw)] |
0.5mm [0.3mm] | 1.0mm [0.7mm] | 1.25mm [0.8mm] | |||
| ストリップ長 (S1,S2) | 2mm以上で、0.5mm刻みに指定可。 | |||||
| 補強板長 (B1,B2) | 3mm以上で、0.5mm刻みに指定可。 | |||||
| 導体厚み (Ct) | 標準：0.035mm（0.05mmにも対応可) | |||||
| 端子部厚み (t) | 標準：0.3±0.05mm | |||||
オプションの仕様
シールドFFCやインピーダンスコントロール等のオプションにも対応いたします。
その場合は、使用されるコネクタの型番を必ずお伝えください。
その場合は、使用されるコネクタの型番を必ずお伝えください。
| 項目 | オプション仕様 |
|---|---|

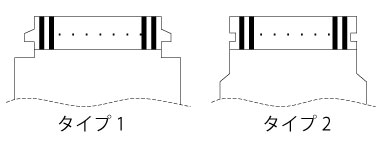

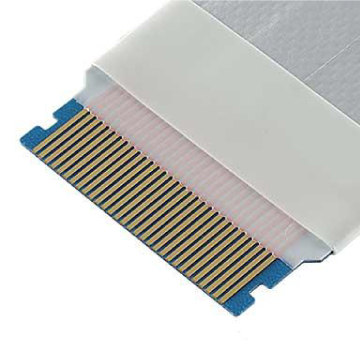

| 端子部の打ち抜き加工 |
「ロック時のクリック音による、半嵌合の低減」 生産可能か確認いたしますので、 【端子の加工イメージ】 |
| シールド対応 | ①GNDに特定の〇番ピンを電気的接続させる手法 ②シールドテープを巻き付けるだけの簡易的な手法 |
| インピーダンス・コントロール | 高速伝送用にインピーダンスを100Ω等に整合させたもの。 |
| 折り曲げ加工 | 指定された箇所への折り曲げ加工。 |
| マーキング加工 | 補強板などに挿入基準線や、S1/S2の認識マークを入れる等の加工。 |

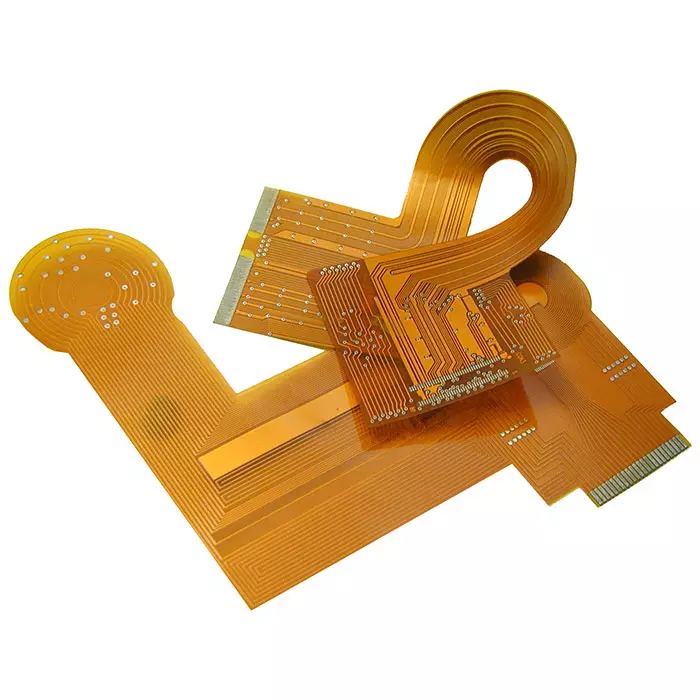

2. FPC（Flexible Printed Circuit）
FPC（Flexible Printed Circuit）は、自在な形状のフレキシブル基板です。
「多層構造」や「基板上への部品実装」が可能です。
ただ、イニシャル費用が必要な分、FFCよりも高価になってしまいます。
対応可能な仕様について
| 項目 | 対応可能な仕様 |
|---|---|
| タイプ | 片面 / 両面 / マルチレイヤ(6レイヤまで) |
| 配線幅 | 最小 0.05mm |
| 配線間スペース | 最小 0.05mm |
| ドリルホールサイズ | 最小 0.15mm |
| ベース | ポリイミド(12.7um、25.4um、50.8um、76.2um、127um) |
| 銅体 | RA銅 / ED銅(1/3oz、1/2oz、1oz、2oz) |
| カバーレイヤ | ポリイミド(12.7um、25.4um、50.8um、127um) |
| 補強板 | FR-4 / PET / ポリイミド(25.4um～1.60mm) |
| 端子処理 | Au+Ni(電解/無電解）メッキ / スズメッキ |
| シールド | 銀フィルム / 銀ペースト | その他 | 高屈曲FPC・SMT実装対応可能 |
