タッチパネル モジュール(GUI/HMI)
Touch-Screen Module (GUI/HMI)
2種類のタッチパネル製品について
弊社の取り扱うタッチパネル製品には、以下の2種類がございます。貴社の製品開発の環境に応じて、適している製品をお選びください。
タッチパネル2種の比較表
| 項目 | ①TFTモジュール+タッチパネル | ②『タッチパネル モジュール』 |
|---|---|---|
| システム構築(ソフト面) | 専門のエンジニアか、GUIビルダーが必要 | ローコードで直感的に画面設計が可能なGUIビルダーが付属 |
| ディスプレイ制御(ハード面) | タッチ操作や画像処理を行うコントローラが必要 | LCD側に必要な機能を搭載がされており、8bitマイコンで制御可能 |
| 開発期間 |
制御基板/アプリ機能/部品調達の納期による |
画面のみであれば、一人で最短2～４週間で可能 |
①TFTモジュール+タッチパネル
②『タッチパネル モジュール』
「タッチパネル開発」において、お悩みをお持ちではありませんか？
- 「ディスプレイ・タッチパネルの技術者がいない」
- 「開発に時間・コストをかけられない」
- 「操作画面の設計をサポートしてほしい」
そんな悩みを解決する、簡単・短期間で、タッチパネルを組み込み可能にする製品を以下のページで紹介いたします。
※GUI/HMIとは？：マシンと人の間で、画像を用いて人が見ることで理解し、直感的にマシンを操作できる手法です。
「タッチパネルモジュール」について
「タッチパネルモジュール」の3点セット
「タッチパネル モジュール」は、以下の3点をセットでご提供しています。
1.「表示画面と機能を簡単に制作可能な、操作画面(UI)設計ソフト」
2.「必要な機能を全て備えたハード、タッチパネル付き液晶(LCD)モジュール」
3.「タッチパネルに不慣れな方でも安心な、当社スタッフの技術サポート」
このセットとお持ちのWindows PCで、簡単にタッチパネルを開発可能です。
1. プログラミング知識なしで画面制作
「操作画面(UI)設計ソフト」
専用ソフトで簡単に操作画面を制作可能。文系・理系を問わず、PC操作が得意な方であれば、2.3週間程度で画面制作が可能です。
2. 汎用8bitマイコンでも制御できる
「タッチパネル付き 液晶モジュール」
タッチパネルと液晶を汎用マイコンのみで制御可能。その為、タッチパネルや液晶のエンジニアなしに、開発が可能です。
3. ハード・ソフトに対しての
「万全のサポート」
ハード・ソフトに関するメール電話での対応。マニュアルやトレーニングガイドの提供も行っております。
1. 操作画面(UI) 設計ソフトについて
タッチパネル モジュールの操作画面(UI)を設計するための付属ソフトです。
プログラミング言語の知識がなくても、簡単に操作画面が設計できます。
画面作成の流れ
早ければ、数週間で操作画面の制作が可能です。
以下の過程を繰り返すことで製作を行っていきます。
① ―[背景/アイコン/ボタン/テキスト]等のオブジェクトを配置
② ―表示切替やテキスト表示などに関わる変数を設定
③ ―①で配置した各オブジェクトに、変数や動作を設定
④ ―マイクロSDを経由してモジュールに書き込み、実機で動作を確認
こちらの動画では、実際に制作している様子をご確認いただけます。
ソフト上で設定できる機能
・切替ボタン、増減ボタン
・画面切換、ポップアップ表示
・ブザー鳴動、画面の明るさ調整
・数値入力／表示、多言語テキスト入力／表示
・タイマー／アラーム設定、イベントログの保存
・関数の組み込み（If else関数、加減乗除などの論理計算）
・棒/円/折れ線などのグラフ、アニメーション、写真などの表示
設計ソフトの動作環境について
| OS | Window 7/8.1/10/11 [64bitのみ] |
|---|---|
| CPU | Intel Pentium Core 2 Duo 2.0GHz |
| メモリー | 4GB (8GB推奨) |
| 解像度 | 1024×768 以上(1920×1080 推奨) |
| HDD容量 | 1GB以上 |
2. 汎用8bitマイコンでも制御できる「タッチパネル付き 液晶モジュール」
メインとなるハードは、タッチパネルと液晶の両方を汎用マイコンのみで制御が可能です。
その為、タッチパネルや液晶のエンジニアなしで、開発が可能です。
タッチパネルモジュールの特長
・汎用8bitマイコンでも制御可能
・UART（オプション：RS232C）通信コマンドで対応
・ブザー/バックアップ電池付きRTC（時計）内蔵
・マイクロSDによる画面データ書き込み
※本機で別の機器を直接制御することはできません。
必ずホスト（マイコン）での制御が必要です。
共通仕様について
| 項目 | 仕様 |
|---|---|
| 表示色数 | 6.5万色 |
| 電源電圧 | DC5V±10％ |
| インターフェースコネクタ | 7ピン 日圧 PHR-7（電源,RXD,TXD,BUSY） |
| UARTインターフェース (RS232Cもオプション対応可) |
8bit長 パリティなし |
| ストップビット：1 | |
| ポートレート：115200bps |
サイズ別ディスプレイ スペック表
サイズは、3.5inch / 4.3inch / 5.6inch / 7.0inch / 10.4inch の5種類をご用意しております。タブを切り替えてご確認ください。
以下の表では、各サイズの詳細な仕様が確認可能です。

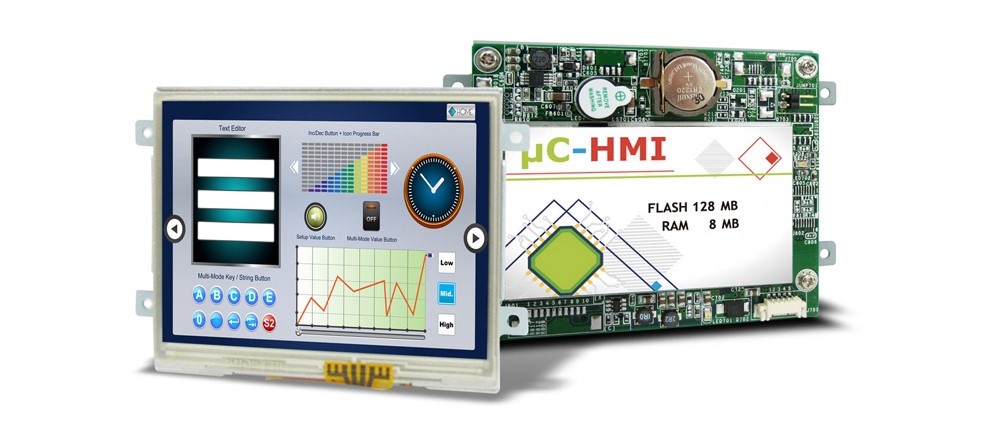

| 項目 | タッチパネルなし (UC035QIA10-00R) |
抵抗膜式タッチパネル付き (UC035QIA14-00R) |
|---|---|---|
| 外形寸法 (WxHxD) | 88.9×65.7×13.9 mm | 88.9×65.7×15.0 mm |
| 表示エリア(WxH) | 70.08×52.56 mm | |
| ドット数(WxH) | 320×240ドット | |
| 画面輝度 | 300cd/m² | 240cd/m² |
| 視野角(上/下/左/右) | 50 / 55 / 60 / 60° | |
| バックライト寿命 | 10,000時間以上 | |
| 消費電力 | 1.1W±15% | |
| 内蔵フラッシュメモリ | 128MB | |
| 内蔵SDRAM | 8MB | |
| 動作温度範囲 | －20～70℃ | －20～60℃ |
| 保存温度範囲 | －20～70℃ | |
| 重量 | 86g | 95g |

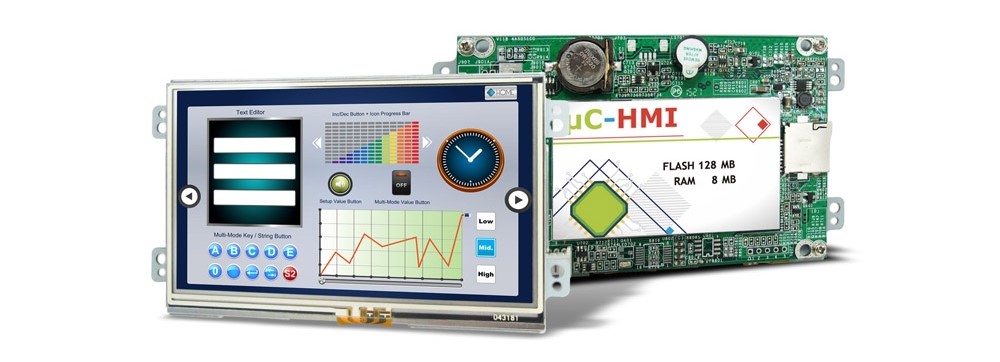

| 項目 | タッチパネルなし (UC043YIA10-00R) |
抵抗膜式タッチパネル付き (UC043YIA14-00R) |
|---|---|---|
| 外形寸法 (WxHxD) | 118.5×69.0×13.5 mm | 118.5×69.0×14.65 mm |
| 表示エリア(WxH) | 95.04×53.89 mm | |
| ドット数(WxH) | 480×272ドット | |
| 画面輝度 | 500cd/m² | 400cd/m² |
| 視野角(上/下/左/右) | 50 / 70 / 70 / 70° | |
| バックライト寿命 | 20,000時間以上 | |
| 消費電力 | 1.45W±15% | |
| 内蔵フラッシュメモリ | 128MB | |
| 内蔵SDRAM | 8MB | |
| 動作温度範囲 | －20～60℃ | |
| 保存温度範囲 | －30～80℃ | |
| 重量 | 106g | 120g |

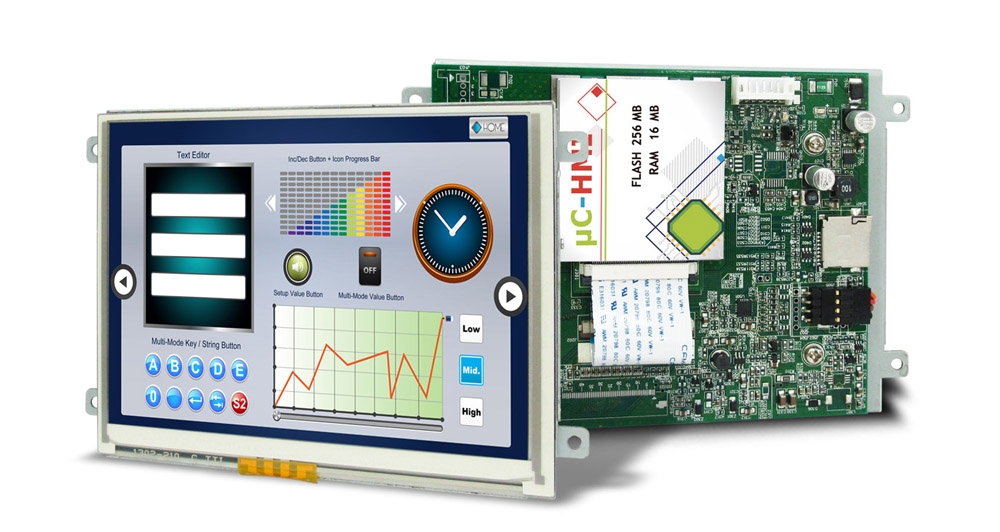

| 項目 | タッチパネルなし (UC056VIA00-00R) |
抵抗膜式タッチパネル付き (UC056VIA04-00R) |
|---|---|---|
| 外形寸法 (WxHxD) | 141.5×101.6×19.1 mm | 141.5×101.6×20.65 mm |
| 表示エリア(WxH) | 112.9×84.67 mm | |
| ドット数(WxH) | 640×480ドット | |
| 画面輝度 | 350cd/m² | 280cd/m² |
| 視野角(上/下/左/右) | 70 / 50 / 70 / 70° | |
| バックライト寿命 | 20,000時間以上 | |
| 消費電力 | 2.5W±15% | |
| 内蔵フラッシュメモリ | 256MB | |
| 内蔵SDRAM | 16MB | |
| 動作温度範囲 | －20～60℃ | |
| 保存温度範囲 | －30～80℃ | |
| 重量 | 235g | 265g |

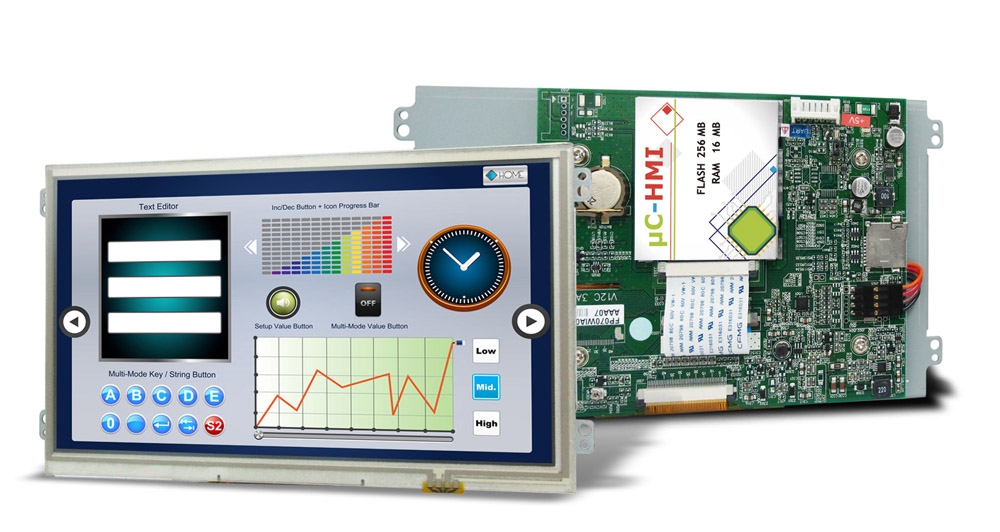

| 項目 | TPなし (UC070WIA00-00R) |
抵抗膜式TP付き (UC070WIA04-00R) |
静電容量式TP付き (UC070WIA0P-00R) |
静電容量式TP+アルミ枠 (UC070WIA0C-00R) |
|---|---|---|---|---|
| 外形寸法 (WxHxD) | 177.2×101.8×18.9 mm | 177.2×101.8×20.6 mm | 181×133.6×22.02 mm | 188.4×121×22.15 mm |
| 表示エリア(WxH) | 154.08×85.92 mm | |||
| ドット数(WxH) | 800×480ドット | |||
| 画面輝度 | 400cd/m² | 320cd/m² | 340cd/m² | |
| 視野角(上/下/左/右) | 70 / 50 / 70 / 70° | |||
| バックライト寿命 | 20,000時間以上 | |||
| 消費電力 | 3.15W±15% | |||
| 内蔵フラッシュメモリ | 256MB | |||
| 内蔵SDRAM | 16MB | |||
| 動作温度範囲 | －20～70℃ | －10～60℃ | －20～70℃ | －15～70℃ |
| 保存温度範囲 | －30～80℃ | －20～70℃ | ||
| 重量 | 340g | 385g | 487g | 543g |
| 項目 | タッチパネルなし (UC104SIA20-00R) |
抵抗膜式タッチパネル付き (UC104SIA24-00R) |
|---|---|---|
| 外形寸法 (WxHxD) | 243.5×177.2×20 mm | |
| 表示エリア(WxH) | 211.2×158.4 mm | |
| ドット数(WxH) | 800×600ドット | |
| 画面輝度 | 250cd/m² | 200cd/m² |
| 視野角(上/下/左/右) | 50 / 60 / 70 / 70° | 70 / 50 / 70 / 70° |
| バックライト寿命 | 20,000時間以上 | |
| 消費電力 | 3.8W±15% | |
| 内蔵フラッシュメモリ | 256MB | |
| 内蔵SDRAM | 16MB | |
| 動作温度範囲 | －10～50℃ | |
| 保存温度範囲 | －20～60℃ | |
| 重量 | 720g | 805g |
3. 3つのサポート内容について
以下の3つの内容で、お客様をサポートいたします。詳細な内容は、担当者にお尋ねください。
また、操作画面の制作も承りますので、お気軽にご相談ください。（依頼内容をヒアリング後、別途費用をお見積り致します。）
①トレーニングマニュアルの提供
ご購入いただいたお客様には、弊社作成のマニュアルをご提供します。
②購入者向けサポートページ
「Q&A集の閲覧」「最新のマニュアル/ソフトのDL 」が可能なサポートページをご用意。
③メール・電話でのサポート
製品・ソフトの操作で分からない点は、弊社のスタッフがメール・電話等で対応します。
