ディスプレイ用 インターフェース規格 一覧
Display Interface List

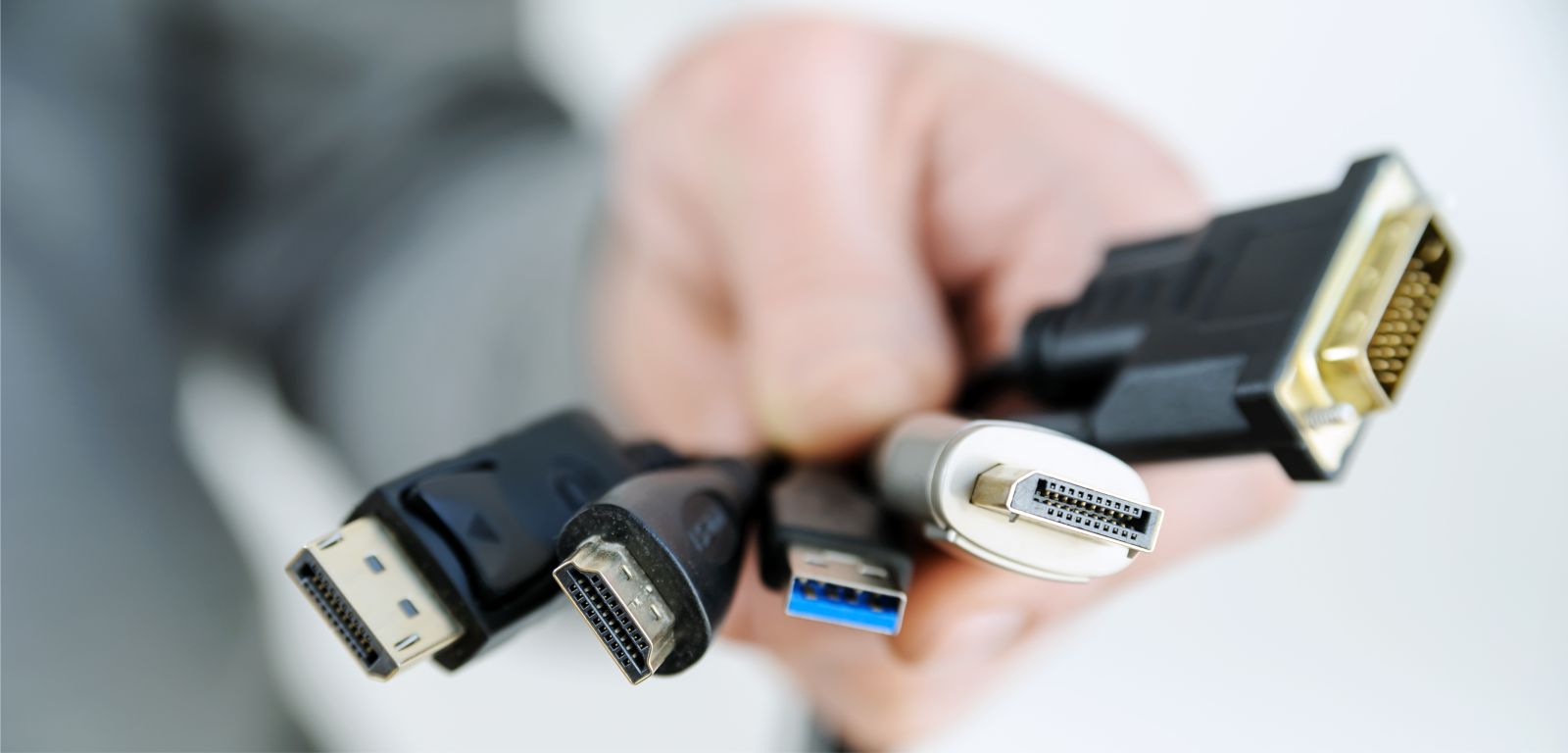

テレビ・モニターなどの汎用インターフェース
一般用ではテレビやモニター、産業用ではLCDモジュールや有機EL(OLED)などで、よく使用されるインターフェースを一覧にまとめました。
| 名称 [画像：ジャック/プラグ] | 各インターフェースの解説 |
|---|---|

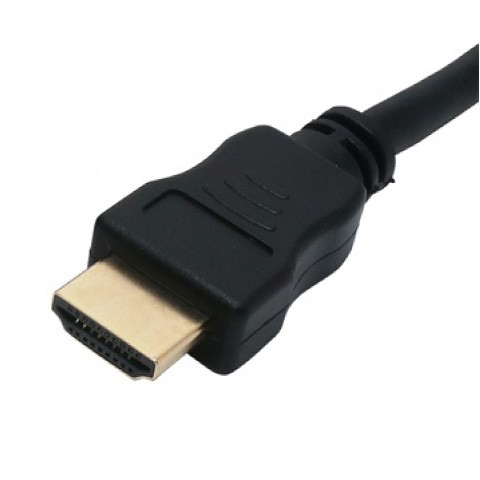

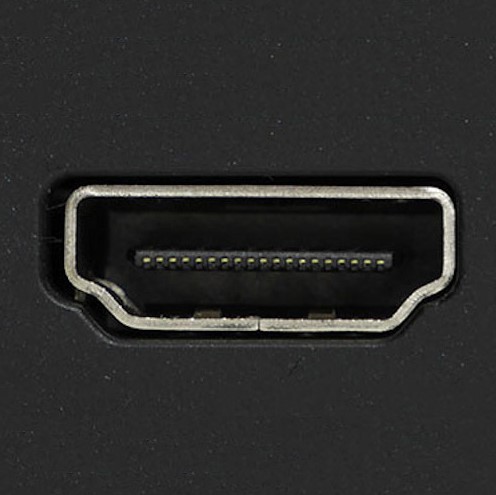

●HDMI（タイプA）  |
TMDSを応用し、映像/音声信号/制御信号をまとめて伝送するマルチメディア機器向けの方式。 最も主流のインターフェースで、多くの機器に採用されている。 最もスタンダードな形状のタイプA【左図】に加え、タイプC・Dの3種類が存在する。 |

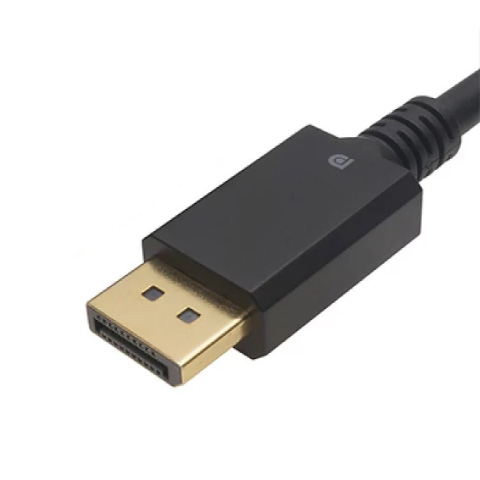

●DisplayPort  |
DVIの後継として開発された、高解像度モニターに対応した伝送方式。 |

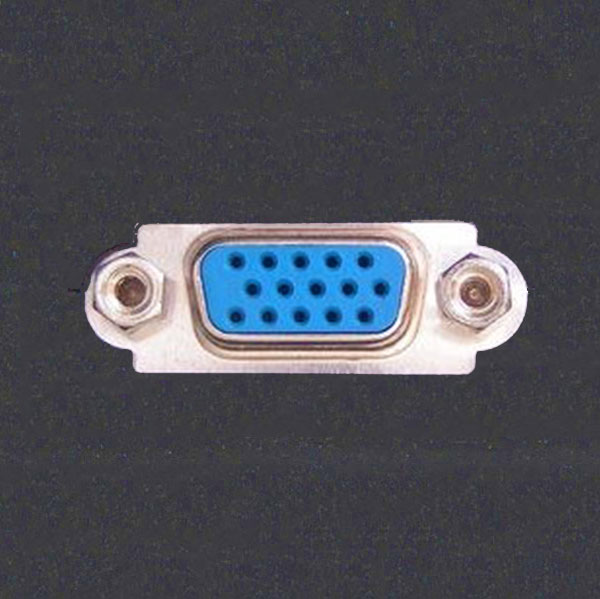

●アナログRGB(VGA)  |
アナログデータ（R/G/B）と同期信号（HS/VS）での構成。 高密度D-sub15ピンコネクタ等が使われる。 |

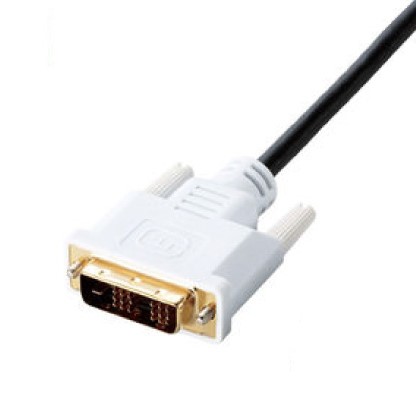

●DVI  |
TMDSを応用し、映像信号をPCからモニターにデジタル伝送する方式として普及。 現在ではHDMIやDisplayPortに主役の座を明け渡している。 |

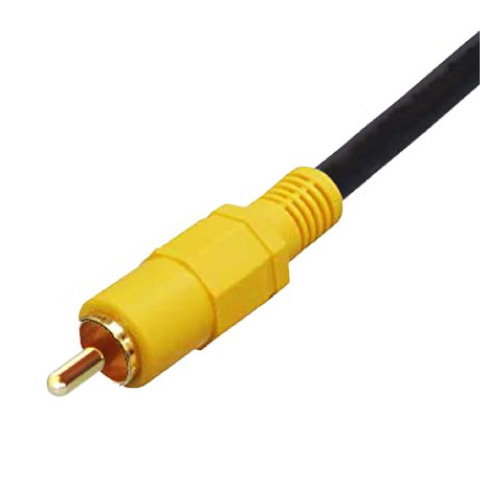

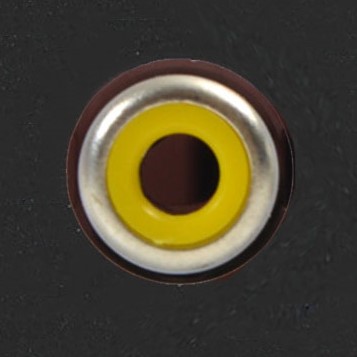

●コンポジットビデオ(CVBS)  |
NTSCなどのテレビ放送用アナログ映像信号。 RCAピンジャック（3色ケーブル）等で使われる。 |
| TMDS | RGB各1組、クロック同期用1組、計4組の差動信号で構成されるデジタル映像信号の伝送方式。 『DVI』『HDMI』『LVDS』などのベースとなる方式。 |
LCDコントローラ内蔵モジュール用 インターフェース
| 名称 | 信号イメージ | 通信方式についての解説 |
|---|---|---|

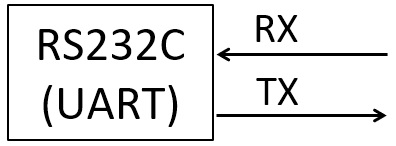

| RS232C（UART） |  |
コマンドのみで表示させることのできる表示データを内蔵したLCDで使用される。RX(受信データ）/TX（送信データ）の２本構成で、コマンドを送受信する。 |

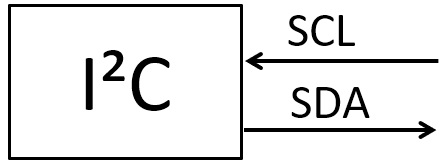

| I2C |  |
主に、通信データ量が少ないモノクロLCDで使用される。SCL（クロック）/SDA（データ）の２本構成で、表示設定及び表示データを送受信する。 |

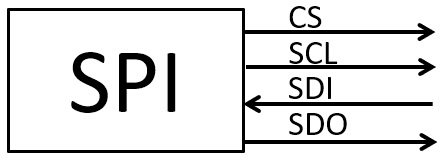

| SPI |  |
主に、通信データ量が少ないモノクロLCDで使用される。CS（チップセレクト）/SCL（クロック）/SDI（データ入力）/SDO（データ出力）の4線または3線での構成で、表示設定及び表示データを送受信する。 |

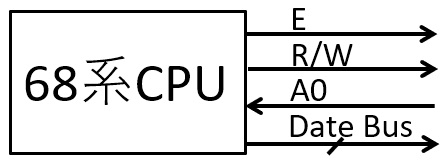

| 68系CPUデータバス |  |
68系CPUのE(イネーブル)、R/W（リード/ライト）、A0（表示データ/コマンド）を制御して、データバスから表示設定及び表示データを送受信する。 |

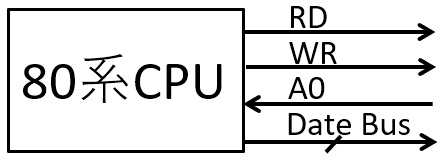

| 80系CPUデータバス |  |
80系CPUのRD(リード)、WR（ライト）、A0（表示データ/コマンド）を制御して、データバスから表示設定及び表示データを送受信する。 |
LCDコントローラ非内蔵モジュール用 インターフェース
| 名称 | 信号イメージ | 通信方式についての解説 |
|---|---|---|

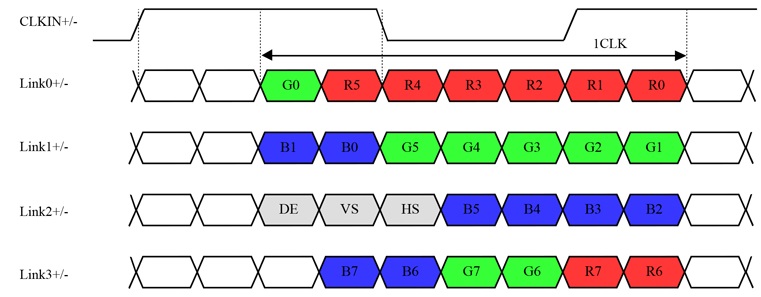

| LVDS |  |
TMDSを基礎とし、RGBデータ/クロック/同期信号（HS/VS/DE）をディスプレイモジュール専用に複数組の差動信号で伝送する方式。FullHD等の高解像度では、走査線を偶数列と奇数列の2chに分けて伝送している。 |

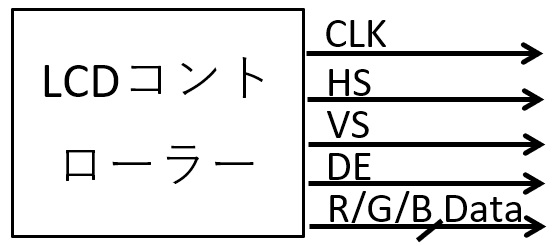

| パラレルRGB (CMOS/TTL) |
 |
LCDコントローラからの18bit(RGB各6bit)や24bit(RGB各8bit) のRGB信号と同期信号（CLK/HS/VS/DE）をCMOS/TTLレベルで伝送する方式。 |

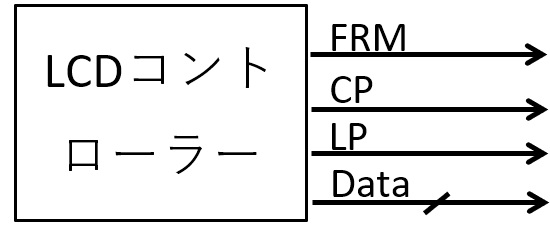

| ドライバ インターフェース |
 |
パッシブ型グラフィックLCDモジュール（LCDコントローラ非内蔵製品）における、セグメント/コモンドライバへの接続方式。FRM（フレーム周期）CP(データシフト）LP（データラッチ）の同期信号と表示データを送信する。 |
| eDP | ― | 『Embedded DisplayPort』の略称。 DisplayPortをノートPC、タブレット等の内部ディスプレイモジュール接続用に開発された方式。 |
| MIPI | ― | 『Mobile Industry Processor Interface』の略称。 モバイル機器のカメラやディスプレイ用のインターフェース規格。 |
